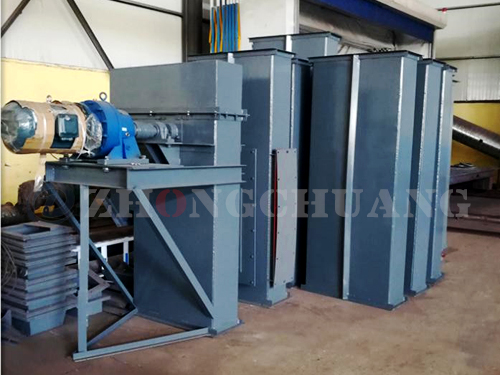

TH型斗式提升機

TH型斗式提升機適用于輸送物料堆積比重不大于1.5T/m3的粉狀.粒狀.小塊狀的無磨琢性，半磨琢性物料，物料溫度不高過250°C 本機備有兩種料斗，中深斗（Zh)型深斗（Sh）型。 NE板鏈?zhǔn)教嵘龣C,TD型斗式提升機輸送量35-185/m3/h，提升高度6-40m. 本機負載運行平穩，可靠拉緊裝置采用了重錘杠桿式，噪聲小，采用了可拆卸鑲塊式鏈輪，便于維修和更換。

型號：

應用： 補償管道系統位移

品牌：中創機械

TH型斗式提升機|NE板鏈?zhǔn)教嵘龣C|TD型斗式提升機

一.特點：

　TH系列園環鏈斗式提升機是我廠設計的新產品，本機主要參數等效或參照采用了國標標準和國外_標準準。
本機適用于輸送物料堆積比重不大于1.5T/m3的粉狀.粒狀.小塊狀的無磨琢性，半磨琢性物料，物料溫度不_過250°C
本機備有兩種料斗，中深斗（Zh)型深斗（Sh）型。
本機輸送量35-185/m3/h，提升高度6-40m.
本機負載運行平穩，可靠拉緊裝置采用了重錘杠桿式，噪聲小，采用了可拆卸鑲塊式鏈輪，便于維修和更換。

主要技術規范

提升機型號		TH315		TH400		TH500		TH630
料斗型式		Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
輸送量(m3/h)		35	59	58	94	73	118	114	185
料斗	斗容	3.75	6	5.9	9.5	9.3	15	14.6	23.6
	斗距	512				688
鏈條	園鋼直徑×節距	∮18×64				∮22×86
	單條破斷截荷（KN)	≥320				≥180
單位長度牽引件重量（kg/m)		26.2	27.6	31.1	32.7	41.0	43.8	49.2	23.6
料斗運行速度（m/s)		1.4				1.5
傳動鏈輪轉數（min-1)		42.5		37.6		35.8		31.8
輸送物料_塊度		45		55		60		70

Yz型傳動裝置技術規范

提升機型號	傳動裝置型號	電動機功率	電動機型號	Zj減速器型號		重量
提升機型號	傳動裝置型號	電動機功率	電動機型號	右裝傳動裝置	左傳動裝置	重量
TH315	Y4Z100	4	Y112M-4	ZJ100-16XM-I	ZJ100-16NM-II	268
	Y5Z160	5.5	Y132S-4	ZJ160-16SM-I	ZJ160-16NM-II	320
	Y7 Z160	7.5	Y132M-4	ZJ160-16SM-I	ZJ160-16NM-II	364
	Y11 Z250	11	Y160M-4	ZJ250-16SM-I	ZJ250-16NM-	505
TH400	Y7Z250	7.5	Y132M-4	ZJ250-16SM-I	ZJ250-16NM-II	364
	Y11Z250	11	Y160M-4	ZJ250-16SM-I	ZJ250-16NM-II	440
	Y15Z400 Y18Z630	15 18.5	Y180L-6 Y200L1-6	ZJ400-16SM-I ZJ630-16SM-I	ZJ400-16NM-II ZJ630-16NM-II	649 841
TH500	Y11Z400	11	Y160L-6	ZJ400-16SM-I	ZJ140-16NM-II	589
	Y15Z400	15	Y180L-6	ZJ400-16SM-I	ZJ140-16NM-II	663
	Y18Z630	18.5	Y200L1-6	ZJ630-16SM-I	ZJ630-16NM-II	853
	Y22Z630	22	Y200L2-6	ZJ630-16SM-I	ZJ630-16NM-II	879
TH630	Y11Z400	11	Y160L-6	ZJ400-16SM-I	ZJ400-16NM-II	608
	Y15Z630	15	Y180L-6	ZJ630-16SM-I	ZJ630-16NM-II	813
	Y18Z630	18.5	Y200L1-6	ZJ630-16SM-I	ZJ630-16NM-II	853
	Y22Z630	22	Y200L2-6	ZJ630-16SM-I	ZJ630-16NM-II	891
